產品介紹
一、用途
板框式濾油機專供電廠、變電所（站）、供電所、油庫（包括工廠油庫）及有關工廠企業對變壓器油、電容器油及各種絕緣材料油等油液進行過濾，驅除其水份和雜質，提高油液的耐壓強度，對液壓用油、潤滑油等，通過加溫，降低粘度的方法，亦可進行過濾，以使費油再生，節約能源。
二、系列參數表
三、結構簡介
板框濾油機結構，是由齒輪泵、板框濾床底盤、電氣裝置、安全閥、油樣閥等部件組成；由電動機直接帶動齒輪轉動將油池中油液吸入初濾器、進入油泵，在齒輪泵的壓力下，將油液輸入濾床過濾，最后匯集到出油口輸出。安全閥是該機的保證裝置，能自動控制壓力，保證設備安全；回油閥能控制油盤中的油面高度民主，防止油液從油盤中溢出；油樣閥供取油液標樣之用。
四、產品特點
a)更換濾紙方便快捷；
b)結構簡單、操作容易；
c)運行成本低。
五、機器的維護與保養
a)所有密封表面，不用時應涂上防銹油，防止密封表面銹蝕(如濾板、濾框、止推板、壓緊板等)。
b)濾網、梯形螺桿等清洗干凈，涂防銹油。
c)所有管道接頭，應包扎封口，防止異物進入管道系統。
d)機器在移動過程中，防止撞擊、翻倒，以免損傷機器和降低機器工作性能。
e)產品不應露天存放，以免風吹、雨淋、日曬、夜露和塵土粘沾，如條件限制不得已時須采取防雨措施。
板框濾油機采用先進技術和工藝，具有濾油粘度大,速度快等優點，有鋁合金和高強度尼龍兩種板框供選擇，是鑄鐵板框升級產品,鑄鐵板框有笨量、易損壞、易吸附雜質不易清理等缺點，尼龍板框具有韌性好，重量輕，干凈等優點，有使用壽命長，移動方便等優點，特別適用于食品行業植物油過濾；設有自動、 手動互換回油裝置；采用高壓低音葉片泵、噪聲低等特點。
板框式濾油機專供電廠、變電所（站）、供電所、油庫（包括工廠油庫）及有關工廠企業對變壓器油、電容器油及各種絕緣材料油等油液進行過濾，驅除其水份和雜質，提高油液的耐壓強度，對液壓用油、潤滑油等，通過加溫，降低粘度的方法，亦可進行過濾，以使費油再生，節約能源。
二、系列參數表
| 名稱 | 單位 | 型號 YBLY為正常的濾油機，YBLY（B）防爆型，用在有防爆要求的場合。 | |||||||
| YBLY-60A | YBLY-90A | YBLY-100A | YBLY-130A | YBLY-180A | YBLY-200A | YBLY-300A | |||
| YBLY-60B | YBLY-90B | YBLY-100B | YBLY-130B | YBLY-180B | YBLY-200B | YBLY-300B | |||
| 額定流量 | L/min | 60 | 90 | 100 | 130 | 180 | 200 | 300 | |
| 過濾面積 | 平方米 | 0.7 | 1.2 | 1.4 | 1.8 | 2.0 | 2.2 | 3.2 | |
| 過濾壓力 | Pa | 2.5×105 | |||||||
| 過濾壓力 | Pa | 5.88×105 | |||||||
| 濾油粘度 | Cst | ≤47 | |||||||
| 過濾精度 | μm | 5 | |||||||
| 濾框數量 | 塊 | 8 | 10 | 11 | 13 | 15 | 16 | 20 | |
| 濾板數量 | 塊 | 9 | 11 | 12 | 14 | 16 | 17 | 21 | |
| 濾紙規格 | mm | 234X234 | 300X300 | ||||||
| 濾框規格 | mm | 224X224 | 280X280 | ||||||
| 電機型號 | / | Y90S-4 | Y100L2-4 | ||||||
| YB90S-4 | YB100L2-4 | ||||||||
| 電機功率 | KW | 1.1 | 3.0 | ||||||
| 進口管徑 | 寸 | 1.5" | 2" | ||||||
| 出口管徑 | 寸 | 1" | 1.5" | ||||||
| 外形 | 普通型 | mm | 950×430×675 | 1070×490×770 | |||||
| 防爆型 | mm | 950×430×705 | 1070×490×800 | ||||||
| 配套產品 | 電熱恒溫箱（用來烘干濾紙，現一般不用，而直接更換新濾紙。） | ||||||||
| 沖孔機213型（用來給濾紙打孔，隨機贈送） | |||||||||
| 舊型號 | LY-50 | LY-80 | LY-100 | LY-125 | LY-160 | LY-200 | LY-300 | ||
| 舊型號 | BASY-50 | BASY-80 | BASY-100 | BASY-125 | BASY-160 | BASY-200 | BASY-300 | ||
三、結構簡介

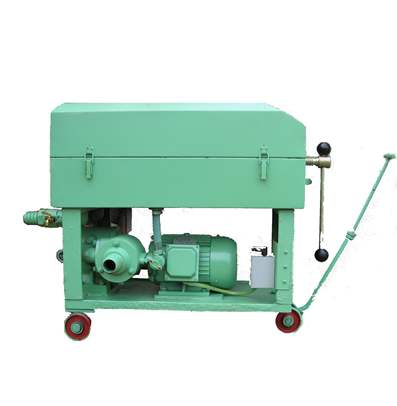

板框濾油機結構，是由齒輪泵、板框濾床底盤、電氣裝置、安全閥、油樣閥等部件組成；由電動機直接帶動齒輪轉動將油池中油液吸入初濾器、進入油泵，在齒輪泵的壓力下，將油液輸入濾床過濾，最后匯集到出油口輸出。安全閥是該機的保證裝置，能自動控制壓力，保證設備安全；回油閥能控制油盤中的油面高度民主，防止油液從油盤中溢出；油樣閥供取油液標樣之用。
a)更換濾紙方便快捷；
b)結構簡單、操作容易；
c)運行成本低。
a)所有密封表面，不用時應涂上防銹油，防止密封表面銹蝕(如濾板、濾框、止推板、壓緊板等)。
b)濾網、梯形螺桿等清洗干凈，涂防銹油。
c)所有管道接頭，應包扎封口，防止異物進入管道系統。
d)機器在移動過程中，防止撞擊、翻倒，以免損傷機器和降低機器工作性能。
e)產品不應露天存放，以免風吹、雨淋、日曬、夜露和塵土粘沾，如條件限制不得已時須采取防雨措施。
板框濾油機采用先進技術和工藝，具有濾油粘度大,速度快等優點，有鋁合金和高強度尼龍兩種板框供選擇，是鑄鐵板框升級產品,鑄鐵板框有笨量、易損壞、易吸附雜質不易清理等缺點，尼龍板框具有韌性好，重量輕，干凈等優點，有使用壽命長，移動方便等優點，特別適用于食品行業植物油過濾；設有自動、 手動互換回油裝置；采用高壓低音葉片泵、噪聲低等特點。
產品優勢
納污量大
選用優質進口濾材，單位面積過濾材料所能容納的顆粒污染的質量高，納污量大，使用壽命長。
過濾精度穩定
先進的加工工藝，減少濾材在折波加工中因機械力產生的破損，保障濾芯過濾精度穩定均一。
結構完整性高
多次通過標準ISO2942:2004試驗，濾芯不存在影響其過濾精度評定結果的結構缺陷。確保精度與實際精度水平一致。
出廠檢驗嚴格
原材料、半成品、成品完整嚴格的產品出廠檢驗流程，出廠產品實行全檢，確保產品出廠品質。
