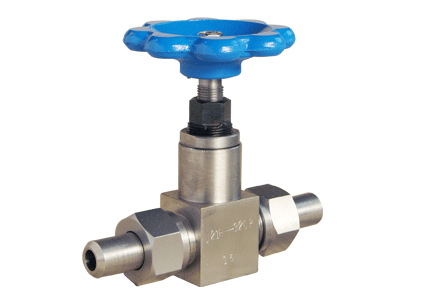

華豫外螺紋針型閥J23W-320P

產品型號:0

產品類別:取樣減壓閥

應用范圍: 工業

設備咨詢索取報價

0373-2611789 / 0373-2638798

分享到：

產品介紹

華豫外螺紋針型閥J23W-320P產品簡介：
J23W外螺紋針型閥(帶活焊接管)可配帶不銹鋼焊接管，能與管道直接對焊連接，也可通過外螺母拆卸閥門。密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。
【工作原理】：
J23W外螺紋針型閥工作原理與截止閥是一樣的，閥芯是一個針型的圓錐體，密封面呈錐面。閥芯沿流體的中心線作升降運動，來控制閥門的開啟與關閉或調節開度，順時針關閉閥門，逆時針則開啟，是屬升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
【產品特點】：
1、設計扭矩低，即輕便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封壓力裝置，閥桿操作時無泄漏。
4、具有結構小巧、外型美觀、使用靈活、連接緊固、密封性能良好。
5、安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好。
【主要零件材料】：

零件名稱Part name	閥桿、閥蓋Stem,Bonnet	閥桿、閥瓣Stem,Disc	填料Packing
J23W-16P	鉻鎳不銹鋼 Cr.Ni Stainless steel	鉻鎳不銹鋼 Cr.Ni Stainless steel	聚四氟乙稀、柔性石墨PTEF,Soft graphite
J23W-40、J23W-160	優質碳鋼 High grade carbon steel	鉻不銹鋼 Cr. Stainless steel	聚四氟乙稀、柔性石墨PTEF,Soft graphite

型號 Type	公稱壓力（MPa）Nominal pressure	試驗壓力PS（MPa） Test pressure			工作壓力（MPa）Working pressuer	工作溫度（℃）Working temperature	適用介質Applicable mediun
型號 Type	公稱壓力（MPa）Nominal pressure	殼體Shell	密封（液）Seal	密封（氣）Seal	工作壓力（MPa）Working pressuer	工作溫度（℃）Working temperature	適用介質Applicable mediun
J23W-16	1.6	2.4	1.76	0.6	1.6	P≤200℃	液化石油氣水、油品等Petroleun gas Water,Oil etc.
J23W-40P	4.0	6.0	4.4	0.6	4.0	P≤200℃
J23W-160	16.0	17.6	17.6	0.6	16.0	C≤425℃
J23W-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

【主要外形及連接尺寸】：

公稱直徑（mm）Nominal diameter	尺寸Dimensions							重量（Kg）Weight
公稱直徑（mm）Nominal diameter	D0	D1	D2	L	H1	H2	M	重量（Kg）Weight
6	70	14	6	135	96	106	20×1.5	0.8
10	80	18	10	156	115	125	24×1.5	1.1
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	185	156	166	36×2	3.0
25	140	33	22	185	169	180	42×2	3.2
